EA6621系列芯片

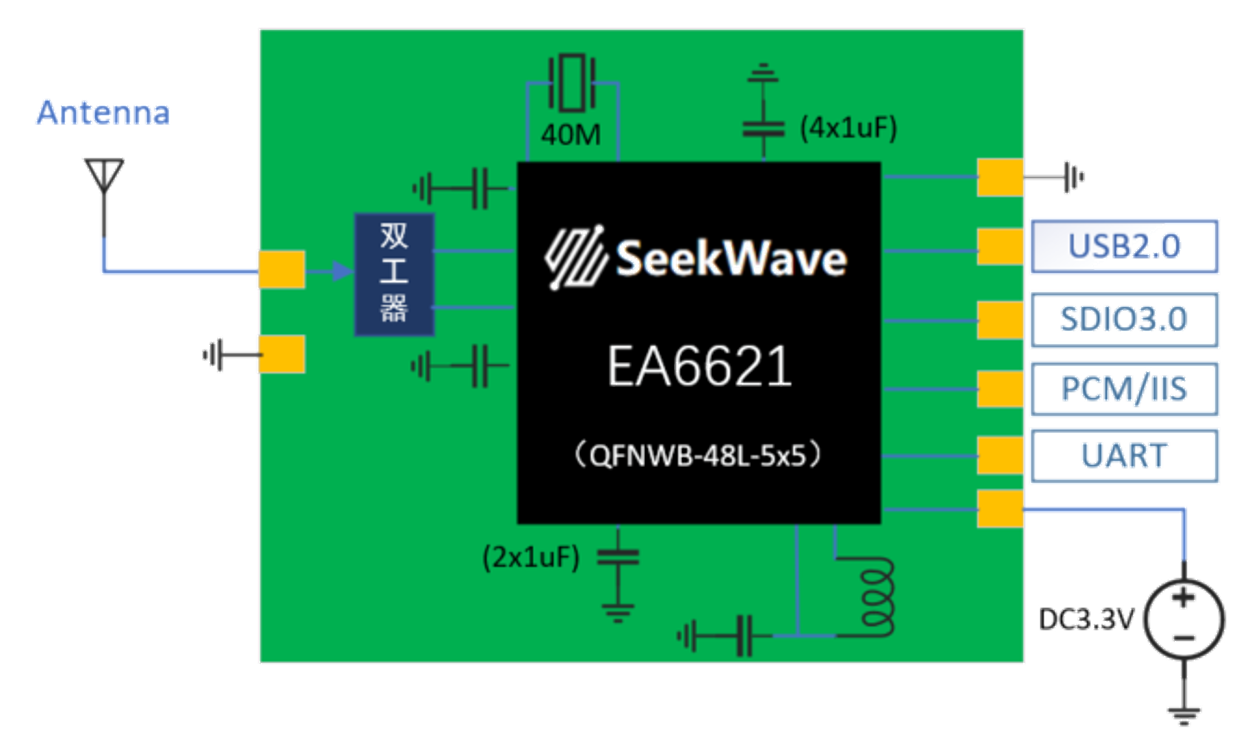

EA6621是一颗高集成度Wi-Fi 6 & BT 5.0 Combo芯片，支持1流 802.11ax解决方案，对外支持SDIO3.0、USB2.0以及HS-UART接口，在一颗芯片上集成了全面支持Wi-Fi 6 Wave2协议最终版本的WLAN MAC、1T1R的WLAN Baseband，以及高性能的RF。适用于机顶盒和TV、平板和手机、IPC及其他消费电子设备等领域，可用于工业互联等高可靠性需求的领域。

Wi-Fi 功能 支持以下特性：

支持IEEE 802.11a/b/g/n/ac/ax（支持wave-2）无线局域网络通信协议；

支持IEEE 802.11 d/e/h/i/k/mc/r/v/w；

SDIO 3.0接口下系统吞吐520Mbps；

USB 2.0接口下系统吞吐260Mbps；

支持 Wi-Fi STA、AP、P2P、TDLS等多个工作模式；

支持2G 40MHz带宽、5G 80MHz带宽，2G、5G 最大支持1条流、1天线；

最大支持1024QAM调制，支持LDPC、STBC；

支持UL/DL OFDMA、支持DL MU-MIMO；

支持QoS，支持WFA WMM, WMM PS；

支持RSSI、CSI上报；

支持作为Beamformee，支持4*1 Tx Beamforming；

支持WPA、WPA2、WPA3加解密，支持WAPI，支持WPS2.0；

支持ER、DCM，提高收发增益；

支持20in40/80/160、80in160 HE PPDU、Partial band MU MIMO等特性，提高空口利用率；

支持BSS Color、Spatial Reuse等特性，提高空口利用率；

支持TWT、Intra-PPDU PS、VHT TXOP PS等特性，优化小带宽、多BSS环境下的动态功耗；

支持可配置的竞争参数和策略；

支持可定制的场景识别及动态配置策略；

支持WOW；

支持TCP/UDP checksum offload；

BT 功能 支持以下特性：

支持 Bluetooth (BT+BLE)  v2.1、v3.0、v4.2、v5.0 特性

支持HS-UART /SDIO/USB接口用于BT数据传输

支持用于audio data传输的PCM/IIS接口

支持下列类型的PHY-BR/EDR/LE 1M/LE 2M/LE LR

支持sco和esco link

支持CVSD/MSBC/PLC

支持SSP/Secure Connection

支持 low power mode（sniff、sniff sub-rating）

支持 BT/Wi-Fi TDD共存

RF ：

内部集成2.4G和5G FEM

Host 接口：

SDIO2.0, 3.3V（DS, HS）

SDIO3.0, 1.8V（SDR25/DDR50/SDR104）

带流控功能的4线UART（up to 4Mbps）

HOST WAKE，CP 唤醒Host的接口

CHIP WAKE，Host唤醒CP的接口

Power：

主电源：输入电压3.3v ±10%

通用接口电源：输入电压3.3v ±10%、1.8v ±10%

SDIO接口电源：输入电压3.3v ±10%、1.8v ±10%

内部集成DCDC、LDO

封装：

QFNWB-5x5-48L, 0.35mm

SWT6652系列芯片

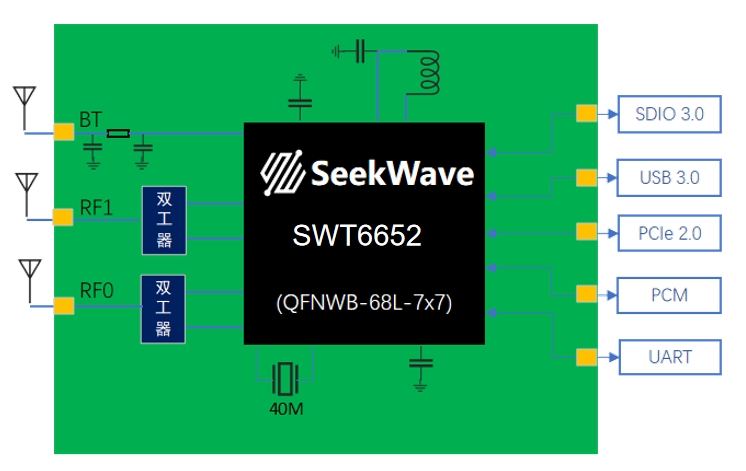

SWT6652是一颗高集成度Wi-Fi 6 & BT 5.3 Combo芯片，支持2流 802.11ax 多用户MIMO解决方案，对外支持高性能PCIE接口以及HS-UART接口，在一颗芯片上集成了全面支持Wi-Fi 6 Wave2协议最终版本的WLAN MAC、2T2R的WLAN Baseband，以及高性能的RF。适用于机顶盒和TV、平板和手机、MINI PCIE或M.2模块、笔记本电脑、IPC及其他消费电子设备等领域，可用于工业互联等高可靠性需求的领域。

Wi-Fi 功能 支持以下特性：

l支持IEEE 802.11a/b/g/n/ac/ax（支持wave-2）无线局域网络通信协议

l支持IEEE 802.11 d/e/h/i/k/mc/r/v/w

lSDIO 3.0接口下系统吞吐550Mbps

lUSB 3.0接口下系统吞吐900Mbps

lPCIE接口下系统吞吐1Gbps

l支持 Wi-Fi STA、AP、P2P、TDLS等多个单模工作模式

l支持DBDC、DBSC等多模共存模式

l支持2G 40MHz带宽、5G 80MHz带宽，2G、5G 最大支持2天线/2条流

l最大支持1024QAM调制，支持LDPC、STBC

l支持UL/DL OFDMA、支持UL/DL MU-MIMO

l支持QoS，支持WFA WMM, WMM PS

l支持RSSI、CSI上报

l支持作为Beamformer，支持2x2 /2x1 Tx Beamforming

l支持作为Beamformee，支持4X2 Tx Beamforming

l支持WPA、WPA2、WPA3加解密，支持WAPI，支持WPS2.0

l支持ER、DCM，提高收发增益

l支持20in40/80/160、80in160 HE PPDU、Partial band MU MIMO等特性，提高空口利用率

l支持BSS Color、Spatial Reuse等特性，提高空口利用率

l支持TWT、多种动态工作场景下的低功耗特性，优化小带宽、多BSS环境下的动态功耗

l支持高精度室内定位功能

l支持可配置的竞争参数和策略

l支持可定制的场景识别及动态配置策略

l支持WOW

l支持TCP/UDP checksum offload

l支持Integrated LNA、PA、T/R switch

BT 功能 支持以下特性：

l支持 Bluetooth (BT+BLE)  v2.1、v3.0、v4.2、v5.3 特性

l支持HS-UART /SDIO/USB/PCIE接口用于BT数据传输

l支持用于audio data传输的PCM/IIS接口，支持VOHCI

l支持下列类型的PHY，BR/EDR/LE 1M/LE 2M/LE LR

l支持sco和esco link

l支持CVSD/MSBC/LC3/PLC

l支持SSP/Secure Connection

l支持 low power mode（sniff、sniff sub-rating）

l支持 BT/WLAN FDD and TDD Coexist

l支持AOA/AOD

l支持LE Audio

RF：

l内部集成2.4G和5G FEM

l支持BT独立天线和与Wi-Fi共天线

l支持2.4G(Wi-Fi shared with BT) and 5G(Wi-Fi Only)双天线

Host 接口：

lPCIe Gen2 (2.5GTPS and 5GTPS), EP

lUSB（1.1/2.0, FS/HS），Device Mode

lUSB（3.0, SS），Device Mode

lSDIO2.0, 3.3V（DS, HS）

lSDIO3.0, 1.8V（SDR25/DDR50/SDR104）

l带流控功能的4线UART（up to 4Mbps）

lPCM and I2S (Master or Slave)

lGPIO和外部输入中断

PCIe Auxiliary Signals：

lPERST

lCLKREQ# (OD)

lWAKE# (OD)

lWF_RF_DISABLE#

lBT_RF_DISABLE#

lWF_LED

lBT_LED

蜂窝共存接口：

lWCI2 (2W)

OTP：

l3Kbits

Debug接口：

lUART（2W）

lSWD (2W)

封装：

lQFNWB-7x7-68L, 0.35mm
